製品説明

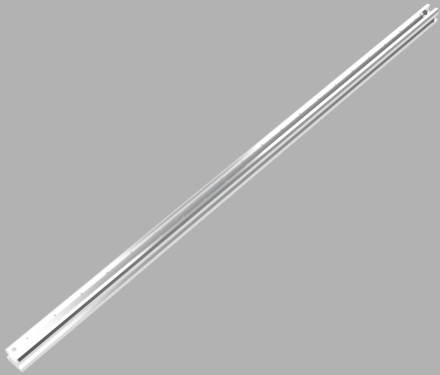

長尺ノズルプレート部品、材質アルミA5052の、厚み40リ、幅40ミリ、全長2200ミリの加工事例です。

平面に幅18ミリ深さ25ミリの溝加工と、側面に幅15ミリ深さ5ミリの溝加工をしています。

また幅18ミリの溝内部にはザグリ加工、穴加工をしています。

スリットエアーノズルはアルミで製作することで軽量化が図れます。

他の金属と比べ軽量なため、装置全体の軽量化が可能となります。

また、自重の影響によるたわみも少ないため装置の高精度化にもつながります。

但し、高温環境下では強度が低下する恐れがあります。

加工のポイントとしては熱伝導率が高いため切削時の熱による変形や

内部応力による歪の発生が挙げられます。

温度変化による伸縮の影響を受けやすいため、ピッチ精度の管理が重要です。

弊社では段階的な加工を行うことで応力を開放しながら歪を抑える様に加工します。

溝加工部分も工具の選定や切削条件の最適化でネジレやビビりの発生を抑えることが可能です。

ワークの伸縮による精度管理は素材、工場内、検査室の温度管理を行うことにより

ご要望の精度で製作いたします。

本製品は底面の平面度0.02、穴ピッチ精度は±0.02を実現した事例となります。

スリットエアーノズルは、城陽富士工業までお声掛け下さい。
