製品説明

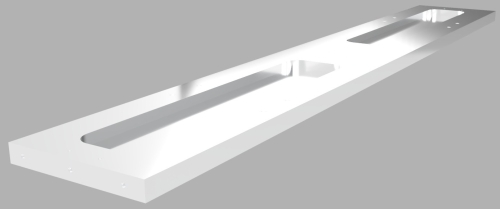

TP340、純チタン2種の厚物・長尺プレート部品の加工事例です。

ワークサイズは板厚25ミリx幅240ミリx全長900ミリです。

平面上に2か所、大きく深いポケット加工があるのが特徴です。

純チタンは1種から4種まで種類があります。

『純』チタンとはいえ『O』や『C』、『Fe』などの不純物を少量含んでいます。

『O』や『Fe』の含有量によって区別されています。

1種は『O』『Fe』の含有量が少なく、最も柔らかい純チタンです。

一方、4種は『O』や『Fe』の含有量を高めた最も硬い純チタンです。

TP340　純チタン2種は熱伝導率が非常に低く粘り気も強いため、切削加工時に発生した熱による

工具寿命の低下や熱変形による精度不良が発生する恐れがあります。

また、事例の様に大きく深いポケット加工は切りくずを適切に除去しないと

発火する恐れがあり危険を伴います。

当社は深穴加工の実績も多数取り揃えておりポケット加工や深穴加工における

注意点などを加工者で情報共有しています。



◎ステンレスSUS304　深穴ポケット加工事例はこちら◎
https://kikaibuhin-tuuhan.com/custom/3006/



また、たわみ防止をするためのワークの取り付けや、ワークサイズに応じた加工機の選択も重要になります。

当社はチタンをはじめステンレスやインバー材などの各種難削素材の加工実績が多数あり、高硬度用工具も充実しています。


◎難削素材の加工のポイントはこちら◎
https://kikaibuhin-tuuhan.com/column_cat/%e9%9b%a3%e5%89%8a%e6%9d%90%e5%8a%a0%e5%b7%a5/


本事例は研削レスで板厚部分の平面度・平行度を0.05ミリ、ポケット加工部分の平行度を基準面から±0.05ミリで仕上げています。

材料調達から機械加工、納入まで一貫して対応可能です。


純チタンの長尺・厚物プレート部品でお困りの際は城陽富士工業にお任せください。
